Ürün ayrıntıları:
|
Satış sonrası servis sağlanan: | Yurtdışı hizmet makineleri kullanılabilir mühendisleri | Garanti: | 1 yıl |
---|---|---|---|
ağırlık: | 15 T | Voltaj: | 380V.50HZ. 3 Fazlı |
Boyut (L * W * H): | 14800 * 1050 * 1500 mm | Şart: | Yeni |
Vurgulamak: | 30kw otoyol korkuluk şekillendirme makinesi,otoban çit otoyol korkuluk makinesi,15m / dak otoyol korkuluk şekillendirme makinesi |
Çelik W Kiriş Crash Bariyer Rulo Şekillendirme Makinesi Özellikleri:
|
1. Açıcı
İki adet konik elektrikli büyük kelepçe ile ve taşıma kapasitesi 8 tondur.Rulo malzemesinin iç çapı yaklaşık 500 ila 600 mm, maksimum çelik bobin çapı 1800 mm'dir.Kelepçe motor gücü 4 kutuplu normal motor ile 2.2kw'dir.ZQ250 hız düşürücüyü benimseyin, hız oranı 31: 5'tir.
2. Tesviye Makinası
İki merdaneli tutam ve beş merdaneli tesviye ile duvar panosu yedi merdaneli dengelemeTesviye silindiri çapı 110 mm'dir.Tesviye makinesinin öncesi ve sonrası dikey kılavuz silindiri vardır.Tutma ruloları ile donatılmış besleme giriş portu.
malzeme: 40Cr, söndürülmüş sertlik: HRC48 ° ~ 52 °, motor gücü: 7.5kw, 6 kutuplu normal motor, ZQ350 hız düşürücü, hız oranı: 20:49, φ200 tutucu fren.

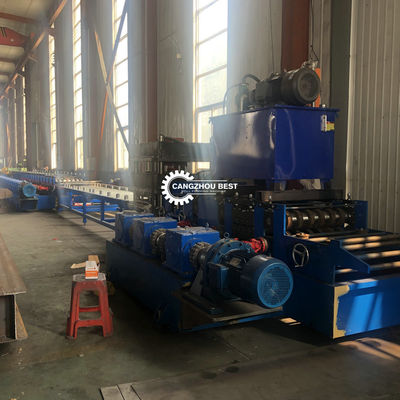

3. Delme Makinesi
YL32-315 dört sütunlu hidrolik delme makinesini benimseyin ve hidrolik istasyon motor gücü 22kw.Kesme kalıbını delen iki dalgalı korkuluk plakası seti, temel olarak kullanıcıların tasarım çizimlerine göre tasarlayın ve işleyin.Kalıp uçlarının ve piston çipinin malzemesi Cr12MoV alaşımlı çeliktir.Zımbalama makinesi öncesi ve sonrası ayarlanabilir kılavuz rulo ile donatılmıştır.(kılavuz makara malzemesi: Cr12MoV, sertlik: HRC58º ~ 60º) Ayrıca, bir takım yedek bıçak ve piston çipi ile donatılmıştır.
4. hızlı besleme malzemesi mekanizması
İki çift besleyiciye sahiptir ve iki tane gerektirir.
otomatik olarak sıkıştırın, motor gücü: 2,2 kw, ZQ250 hız düşürücü, elle sıkıştırmalı
5. Fotoelektrik Uzunluk Ölçme Cihazı
sayı: iki çift, kesim uzunluğu: 4320 mm, uzunluk doğruluğu <± 3.0 mm

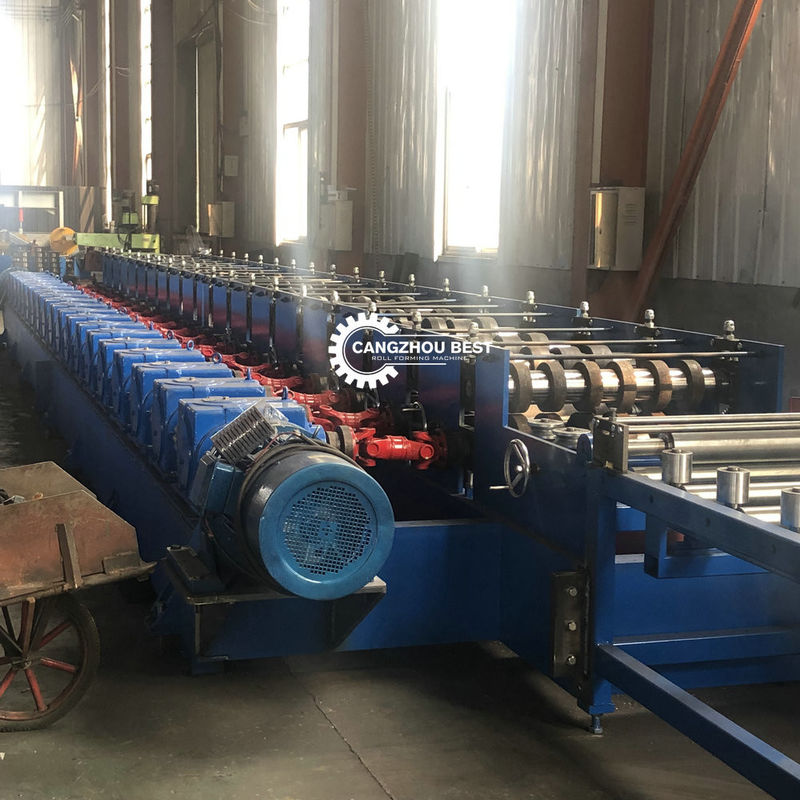

6. Ana Şekillendirme Motoru
Bu ünite, bağımsız açık kemerli yapıya sahip 11 kalıplama işlemini içerir.
Mekanik yayma genişliği: 550 mm.
Kemer malzemesi: HT200, temperlenmiş.
Kolon kesiti boyutu: 80 x 70, yeterli güç ve güvenilir kalite güvencesi ile.Dikey kılavuz silindir numaraları: 3
Dikey kılavuz makarasının makara çapı: 80
Malzeme: 40Cr çelik, su verilmiş ve temperlenmiş.
Yatak tipi: Sabit yüzey 7216, düzenleme 32216, her birinde 4 tane bulunur.
Çift eksenli dişli kutusu sayısı: 1
Tek milli şanzıman dişli kutusu sayısı: 9
Eğim modülü: M = 9
Dişli kutusu malzemesi: HT200.
Ana bilgisayar gücü: 45KW r, elektromanyetik hız düzenleyici,
Hız düşürücü: ZQ650
Hız oranı: 48.57
Şanzıman dişli kutusu arasında 1 inç çift zincirli tahrik kullanın;makaralı miller arasındaki evrensel şanzıman mili ve evrensel şanzıman mili tipi 140-275'tir.Hız düşürücü arasında 1,5 inç çift zincirli sürücü kullanın.
7. Şekillendirme Kalıbı

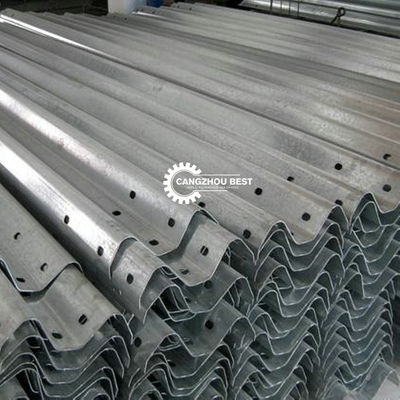

Ulusal standarda göre tasarlanmış ve işlenmiş bir dizi iki dalgalı korkuluk plakası rulo şekillendirme kalıbı.Malzeme GCr15'tir ve genel söndürme sertliği HRC58 ° ~ 62 ° 'dir.
8. Malzeme Alma Platformu
Makaralı tip malzeme alma istasyonu, 5m uzunluk, 6 # çelik kaynaklı.
9. Kontrol Sistemi
Ortak kontrol sistemi.Tüm üretim hattının çeşitli bölümlerinin uyumunu manuel ve otomatik olarak kontrol edebilir.
10. diğerleri
Ekipmanın toplam gücü, 30000mm * 4000mm uzunluk * genişlik ile 78.9Kw'dir.Maksimum haddeleme yüksekliği 85 mm, maksimum haddeleme kalınlığı 4.0 mm ve maksimum haddeleme hızı 3 ~ 12m / dak.Kaynak makinesi yatağının yapısal malzemeleri gereksinimleri karşılamalı, kaynak ulusal standarda uygun olmalıdır.Pas temizleme sonrası ekipmanlar öncelikle çelik özel pas önleyici boya ile iyice kaplanmalı ve ardından yüksek kaliteli son kat ile kaplanmalıdır.Dönen kısım uyarı rengine göre bölünmelidir.
5 ton açıcı
Çap: 460-520 mm genişleme.
Genişletme: Manuel
Kapasite: mandrel başına 3000kg
Maksimum Bobin Genişliği: 500mm
Delme
hidrolik delme kullanarak
yağ silindiri çapı: 180mm
çalışma basıncı: 30mpa
kalıp malzemesi: Cr12Mov 58 ° -62 ° söndürüldü
hidrolik güç: 7.5KW
boyut: 1,5 m uzunluğunda * 1,1 m genişliğinde * 1,2 m yüksekliğinde
Kesim
hidrolik kesim
bıçak malzemesi: Cr12, 58 ° -62 ° söndürüldü
yağ silindiri çapı: 250mm
çalışma basıncı: 60mpa
çalışma yolculuğu: 80mm
Kontrol kutusu sistemi
Güç tedarikçisi: 380V, 50 Hz, Üç Faz (istek üzerine ayarlanır)
Otomatik olarak uzunluk ve miktar ölçümü;
PLC tarafından kontrol edilen uzunluk ve miktar
Uzunluk yanlışlığı kolaylıkla düzeltilebilir.
Kontrol paneli: Düğme tipi anahtar ve dokunmatik ekran
Dokunmatik ekrandaki dil: İngilizce ve Çince
Uzunluk birimi: milimetre (kontrol panelinde açılır)
Dışarı koyma masaları
Ürünleri iletmek için kaynaklı çelik ve destekli merdane kullanır.
Boyut: 4000 * 1350 * 1000mm
Konteynere yüklemeden önce makineyi kontrol edeceğiz.
İkincisi, makinede biraz koruma yapın, örneğin, rulo ve şastın uzun süre teslimat sırasında korozyona ve paslanmaya maruz kalması durumunda bobini silindir ve şaft üzerinde boyayacağız.
Üçüncüsü, plastik ambalajı kolay hasar gören parçalar üzerinde yapacağız ve tüm parçaları çelik tel halat ile konteynere sabitleyeceğiz ve denizde sallanırken makinenin zarar görmemesini sağlayacağız.
Nihayet konteynere yüklerken müşteri için fotoğraf çekeceğiz.
