Ürün ayrıntıları:
|
| ad: | YX-840 3kw Şekillendirme Çatı Sayfası Rulo Şekillendirme Makinesi 1000mm Genişlik | Garanti: | 2 yıl |
|---|---|---|---|
| Şart: | Yeni | Menşe yeri: | Hebei, Çin |
| Makara malzemesi: | 45 # çelik | görenek: | Evet |
| Üretim kapasitesi: | 8-12m / dakika | Voltaj: | 380V |
| Vurgulamak: | çatı sac makinesi,sac çatı rulo şekillendirme makinesi |
||
YX-840 3kw Şekillendirme Çatı Sayfası Rulo Şekillendirme Makinesi 1000mm Genişlik
1. Ürün Açıklaması:
Çatı / duvar paneli rulo şekillendirme makinesi bir dizi esas olarak uncoiler, rulo şekillendirme ana makine, otomatik boy kesme hidrolik kesme sistemi, tam otomatik kontrol sistemi ile PLC kontrol paneli, vb oluşur. Bizim ekipman çatı üretmek için yapılır / duvar paneli boyalı, galvanizli, sıcak haddelenmiş veya diğer çelik malzeme rulolarından.Bu rulo şekillendirme makinesi tarafından üretilen bitmiş çatı / duvar paneli çelik yapı binasında yaygın olarak kullanılmaktadır
2. Ana Parametreler:
|
Makine Detayları:
Five Ton manuel açıcı
1) Besleme genişliği: 1000mm
2) Maksimum Kapasite: 5Tonne
3) Genişleme ve gerginlik aralığı: 480-570mm
4) genişleme ve gerginlik Yolu: Manuel iç
5) Besleme yolu: Manuel
6) Renk: Mavi (Alıcının ihtiyacına bağlıdır.)
7) Miktar: Bir Birim
Besleme ünitesi
1) Şekillendirme silindirinin ayarlanabilir uzunluğu, yeterli uzunlukta, yassılaştırma makinesine girdiğinde çelik şeridin enine hareketini önler.
2) Besleme kılavuzu: El çarkı tipi ayarlanabilir.
3) Besleme genişliği aralığı: 1000mm
4) Besleme ve kılavuz makara, Φ 50 mm çap, malzeme SAE1045, HRC48-52 °, krom kaplama yüzeyi.
5) Miktar: 1 adet
Şekillendirme makinesi
1) Ana motor gücü: 5.5 KW, AC motor
2) Güç kaynağı: 380V / 50HZ / 3PH (Alıcının ihtiyacına bağlıdır.)
3) Makara İstasyonları: 18 istasyon (son tasarıma göre)
4) Rulo Malzeme: 45 #, 58-62 ısıl işlem, yüzey krom kaplama.
5) millerin çapı ve hammaddesi: Φ75mm, SAE1045
6) Millerin çalışma şekli: Alt mil aktif, üst mil pasiftir.
7) Yuvarlanma hızı: 0-20m / dak (Kesme dahil değil)
8) Rulo şekillendirme makinesinin tabanı yatay pozisyonu ayarlamak için bir denge vidasına sahiptir.
9) Makine taban çerçevesi H-profil ile kaynaklanmıştır.
10) Bir arıza varsa, rulo şekillendirme makinesinde bir acil durdurma düğmesi vardır.
11) İletim: zincir.
12) Duvar paneli istasyonu
Kesme ünitesit
1) makine hidrolik kesme benimser
2) Hidrolik kesme gücü: 5.5KW
3) Şekillendirdikten ve kestikten sonra: şekillendirdikten sonra, makine çelik levhayı gerekli uzunluğa kesecektir.
4) Bıçak malzemesi: Cr12 (HRC58 ° ila 60 ° arasında ısıl işlem)
5) Uzunluk ölçümü: OMRO otomatik uzunluk ölçümü kodlayıcı
6) Uzunluk toleransı: 3m +/- 1.5mm
7) tablo tükendi
8) Açı çelikten yapılmış
9) Boyut: L2mxW1.220mxH (0.6-1m)
10) bir tükendi masa üç taşıyıcı silindirleri vardır
11) Renk: Mavi
12) Miktar: 2 adet
Resim sadece referans içindir.
Hidrolik istasyon
1) Hidrolik istasyon motor gücü: 5.5KW
2) Elektronik valf: 1 grup
3) Hidrolik yağı: 46 #
4) Miktar: 1 Adet
Kontrol carbinet
1) Yazılım kontrollü PLC kontrolü ile en son teknoloji ile otomatik proses şekillendirme, kesme, damgalama, operatörün rezervasyon üretimine ulaşmak için dokunmatik ekran üzerinden hızlı bir şekilde güvenilir veri girmesine izin verin.
2) Güç kaynağı: 380V / 50HZ / 3PH (Alıcının ihtiyacına bağlıdır.)
3) Otomatik uzunluk ölçümü
4) Otomatik kantitatif ölçüm
5) Bilgisayar uzunluk ve miktarı kontrol etmek için kullanılır.Gerekli miktara ulaşıldığında, makine otomatik olarak uzunluğu kesecek ve sonra duracaktır.
6) Yanlış uzunluk probleminin düzeltilmesi kolaydır.
7) Kontrol paneli: düğme anahtarı ve dokunmatik ekran.
8) Uzunluk birimi: mm (kontrol paneli açık)
9) Dil: İngilizce / Çince.
10) PLC markası: Panasonic
11) Frekans dönüştürücü marka: YASKAWA Japonca, 1 adet
3. Bileşen
| Hayır. | ad | Adet |
| 1 | Manuel çözücü | 1 |
| 2 | Şekillendirme makinesi | 1 |
| 3 | PLC Kontrol kutusu | 1 |
| 4 | Hidrolik istasyon | 1 |
| 5 | Çıktı tablosu | 1 |
4. Avantajı:
1) Şekillendirme makinesi silindirleri, silindiri daha giyilebilir ve daha uzun ömürlü yapan yüksek kaliteli rulman 45 # çelikten (A3 çelik değil) üretilmiştir;
2) Şekillendirme makinesi gövdesi, makinenin kararlı durumda çalıştığı ve şekillendirme hassasiyetini etkilemek için titreşimi önleyen H çelikten (köşebent değil) üretilmiştir;
3) PLC kontrol sisteminin temel bileşenleri, elektrik anahtarları, elektrik motorları, sürücüler ve hidrolik bileşenler, makinelerin uzun süre iyi ve istikrarlı bir şekilde çalışmasını sağlamak için ünlü markalardır;
4) anti-korozyon ve uzun ömür için özel tedavi ile tüm parçaları Şekillendirme makinesi (şaft krom kaplı, süzme kiriş galvanizli, vida çubuk siyah boyalı);
5) Şekillendirme makinesi tüm parçaları pişirme bitirme ve sonra montaj
5. hizmet:
1. biz bizim mühendis gönderebilirsiniz sitenize ve yapmak erkekler için eğitim.sadece ülkenizdeki mühendisimizin uçak bileti, vize, konaklama, yemek ve ulaşım masraflarını üstlenir ve her gün maaş ödersiniz.
2. gönderebilirsiniz erkek fabrikamıza.makineyi eğitim masrafları olmadan nasıl kullanacaklarını öğreteceğiz.
3. Aslında, seçim için başka bir ucuz ve kolay yolu var.Her makine fabrikamızı bir kullanım kılavuzu kitabı ile terk eder.Önce kılavuzu okuyabilir ve makineyi tanıyabilirsiniz.Sonra görüntülü görüşme yapabilir ve makineyi nasıl çalıştıracağınız konusunda çevrimiçi bilgi verebiliriz.
4. yukarıdaki eğitim kursu dışında, biz de 18 ay garanti sağlamak için makinenin tüm kolayca kırık parçası için ücretsiz ve tüm yaşam teknik servis desteği.

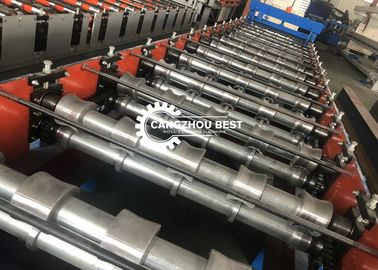

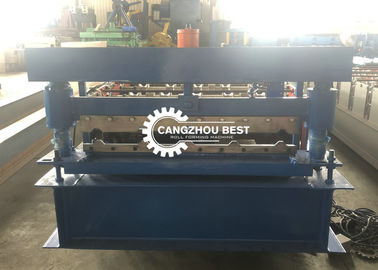

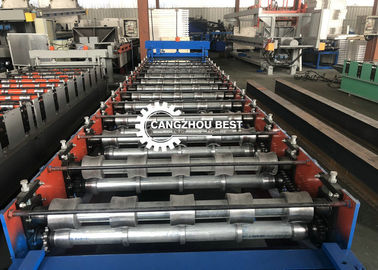

6. Makine Fotoğrafları:
