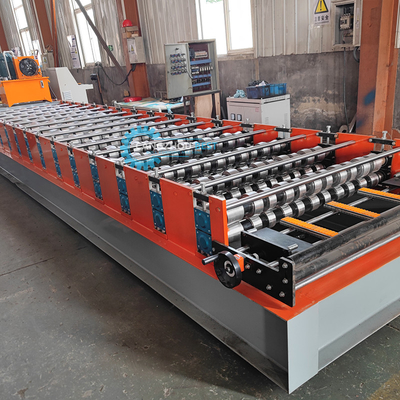

Çelik Çatı Duvar Yaprakları Üretimi için Profesyonel Çatı Plakası Rulo Formasyon Makinesi
Farklı çatı paneli oluşturma makineleri, müşterinin profil çizimlerine ve gereksinimlerine göre farklı şekillerde çelik çatı duvar levhaları üretebilir.Duvar levhaları farklı kalınlıklarda ve renklerdeki yeni inşaat malzemeleridir.Bitmiş ürünler spor salonları, havaalanları, tiyatrolar, fabrikalar, depolar, garajlar, sergi merkezleri vb.
Ana parametreler
| Adı |
Model/Adı |
miktarı |
Teknik açıklama |
| 1. Decoiler sistemi |
Kol tipi otomatik decoiler (Ultrasonik kontrol ile) |
1 set |
Kol tipi, hidrolik genişleyici, elektrikli motor aktif olarak levhayı serbest bırakır, sarmal araba ve baskı kolu ile. |
| 2Ana şekillendirme sistemi. |
Ön kesme cihazı |
1 set |
1.Roller malzemesi: No.45 çelik, yüzeyi sert krom boyanmış.
2- Tekerlekli şaft malzemesi: Hayır.45
3Rollerin iç destek yapısı tipi: rehber sütun
4.Cycloidal pin gear speed reducer motor sürüşü, zincirle tahrik edilen arkaya/öne yuvarlaklar, vitesle tahrik edilen üst/alt yuvarlakların bir kısmı
5Kesme bıçağı malzemesi Cr12 söndürülmüş işleme
6Çakma matris nitrit tedavisi ile No.45 çelik benimsiyor.
|
| Besleme kılavuzu |
1 set |
| Film kaplama cihazı |
1 set |
| Rulo oluşturma sistemi |
1 set |
| Baskı sistemi |
2 set |
| Son kesim cihazı |
1 set |
| Tam güvenlik kapağı |
1 set |
| 3Çıktı sistemi |
Destek tablosu |
2 set |
Bitmiş levhayı desteklemek için |
| 4Hidrolik sistem. |
1 set |
Ana makine ve decoiler için ayrı hidrolik istasyon. |
| 5Elektrikli kontrol sistemi |
1 set |
1PLC kontrolü, kodlayıcı otomatik uzunluk kesimi
2İşleme aşaması: dokunmatik ekran + düğme
3. Hız ayarlama için AC frekansı
|
Ayrıntılı Bilgiler
Decoiler
5T manuel dekolye
Özellikler: Mandrel ve bodrum, decoiler'in iki bileşenidir, mandrel, mandrel'e bobini sabitledikten sonra mekanik cihazla elle küçülüyor, genişliyor,Sonra kabuklu bobini bodruma koyun..
Güç: Hiç;
Bölümlerin açılması ve kapanması gücü: Mekanik;
Bölümün dönüş gücü: şekillendirme sistemi ile çek;
Bölüm sayısı: 4 adet;
Bölüm genişleme aralığı: 460 ~ 520mm;
Mandrel'in merkezinin yüksekliği: 0.65m.
Besleme hızı: rulo şekillendirme makinesinin hızına bağlıdır.
Rulo şekillendirme makinesi
Roller: Auto-cad yazılımı ile üst düzey mühendisler tarafından tasarlanmış, CNC aletleri tarafından 45 # yüksek kaliteli çelik ile üretilmiş ve sert kromla kaplanmıştır.
Çubuk: CNC makine aletleri tarafından 45# yüksek kaliteli çelik ile üretilmiştir.
Destek çerçeve: şekillendirme istasyonunun yatak bodrumunu yönlendirmek için çelik duvar tahtası;
Rol Stasyonlarının sayısı: 18 gruba kadar
Roller için malzeme: yüksek kaliteli 45# çelik HRC55-60° kromo ile cilalanmış ve kaplanmıştır
Çubuk için malzeme: yüksek kaliteli 45# çelik HRC55-60° kromo ile cilalanmış ve kaplanmıştır
Çubuk çapı: 70 mm
Çerçeve panelinin kalınlığı:14mm
Alt çerçeve: 36# H kesimi çelik
Kesme cihazı
Fonksiyon: kesim eylemi PLC tarafından kontrol edilir. Ana makine otomatik olarak durur ve kesim gerçekleşir. Kesimden sonra ana makine otomatik olarak başlar.
Güç kaynağı: hidrolik istasyon;
Çerçeve: kaynak çelik çerçeve;
Döngü anahtarı: temassız fotoelektrik anahtar;
Kalıplama sonrası kesme: kalıplama sonrası levhayı gerekli uzunluğa kesmek;
Uzunluk ölçümü: otomatik uzunluk ölçümü.
Hidrolik sistem
Hidrolik istasyon
Döviz tekerleği yağ pompasıyla kontrol edilir. Hidrolik yağ tankına hidrolik yağ doldurulduktan sonra pompa kesme işini başlatmak için kesme makinesini çalıştırır.
Maç ekipmanları: Sistem bir set hidrolik tank, bir set hidrolik yağ pompası, iki hidrolik boru ve iki set elektromanyetizma valfini içerir.
Dayanıklılığını ve ömrünü sağlamak için en iyi marka hidrolik sistem bileşenlerini benimsemiş, sızıntıyı önlemiştir.
Başlangıç güçünü kapalı bir yağ deposu aracılığıyla besler, kesilmeden kapatılır, böylece güç tasarrufu sağlanır.
Elektrikli kontrol sistemi
Otomatik uzunluk ölçümü: çelik levhanın yüzeyine hafifçe basılan uzunluk ölçümü için bir birim alet;Tolling çelik levhanın hareket hızı ile yuvarlanacak ve sonra uzunluğunu ölçmek için hissedecektirUzunluk hatası kolayca düzeltilebilir.
Otomatik miktar ölçümü;
Uzunluğu ve miktarını kontrol etmek için PLC kullanılır. Makine otomatik olarak uzunluğa kesilir ve gerekli miktar elde edildiğinde durur;
Kontrol paneli: Düğme tipi düğme, LED ekran uzunluğu ve miktarı;
Uzunluk birimi: milimetre;
Motor Aşırı Yükleme, Sistem Aşırı Akım, Kısa devre Koruma fonksiyonu;
Toplam uzunluk ve üretilen toplam miktarı gösterin.
Süreç Akışı
Fabrikamız
| 1Çerçeve yapım makinesinin doğru fiyatını nasıl sorabilirim? |
| 1Normalde çizim profiline göre doğru fiyatı veriyoruz, bu yüzden doğru fiyatı almak istiyorsanız, lütfen önce çizim profilini gösterin. |
| 2Makine birçok tipte ve yöntemde tasarlanabilir, makine çerçevesi, PLC markası, motor markası hepsi fiyatı etkileyecektir. |
| 2Ödeme şartları: |
| 30% T/T,Balanse denetimden sonra nakliye öncesi ödenmelidir. Ayrıca ödeme L/C, O/A, D/P kabul ediyoruz. |
| 3Satış sonrası hizmetiniz nedir? |
| Çerçeve yapım makinesi garanti süresi 24 aydır. Eğer kırık parçalar tamir edilemezse, ücretsiz olarak değiştirmek için yeni gönderebiliriz, ancak ekspres maliyeti kendiniz ödemelisiniz.T Bar Roll Forming Makinesi'nin tüm ömrü için teknik desteği sağlıyoruz.. |
| |
| 4Şirketini nasıl ziyaret edebilirim? |
| a.Pekin havaalanına uç: Peking Nan'den Cangzhou Xi'ye hızlı trenle (1 saat), sonra sizi alabiliriz. |
| b.Şanghay Havaalanı'na uç: Yüksek hızlı trenle Şanghay Hongqiao'dan Cangzhou Xi'ye (4,5 saat), sonra sizi alabiliriz. |
