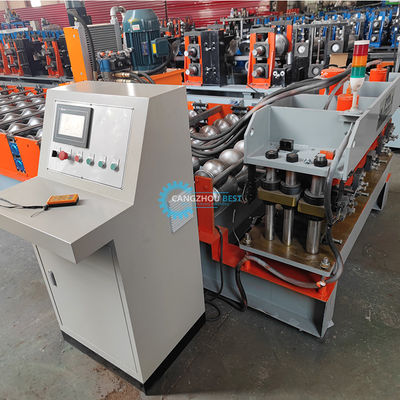

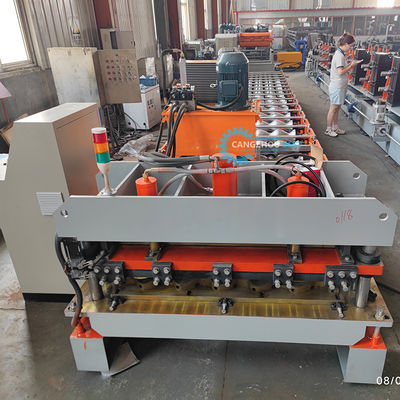

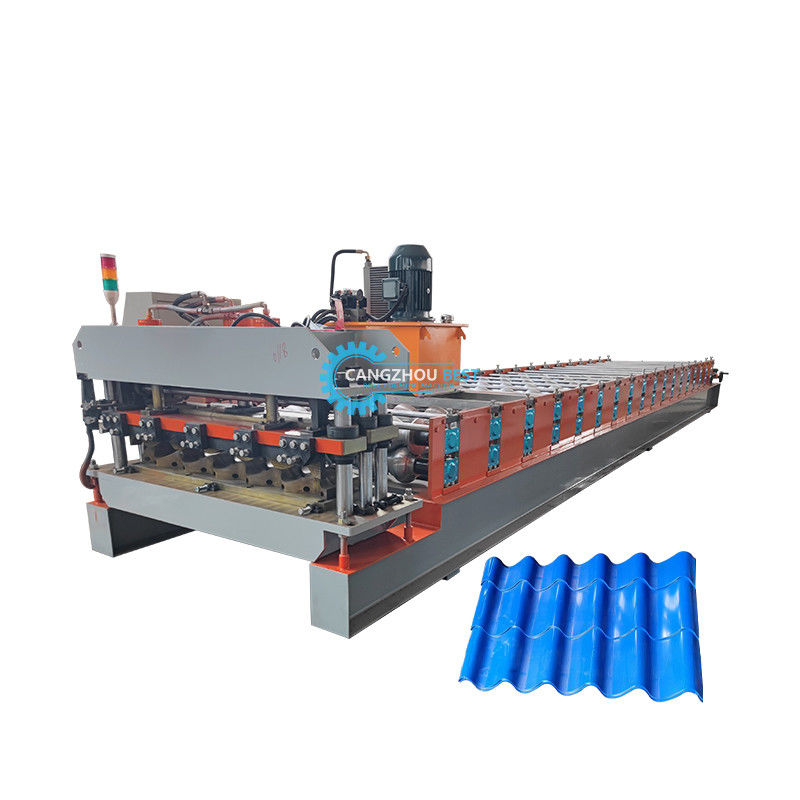

Çelik Çatı Duvar Sacı Üretimi için Profesyonel Çatı Kiremiti Rulo Şekillendirme Makinesi
Farklı çatı paneli şekillendirme makineleri, müşterinin profil çizimlerine ve gereksinimlerine göre farklı şekillerde çelik çatı duvar sacları üretebilir. Çelik çatı, duvar sacları, çeşitli kalınlık ve renklerde yeni yapı malzemeleridir. Bitmiş ürünler, spor salonları, havaalanları, tiyatrolar, fabrikalar, depolar, garajlar, sergi merkezleri vb. çatı ve duvarları olarak kullanılır.
Ana Parametre
| Adı |
Model/Adı |
Miktar |
Teknik Açıklama |
| 1. Açıcı sistemi |
Kol tipi otomatik açıcı (Ultrasonik kontrol ile) |
1 set |
Kol tipi, hidrolik genişleyen, elektrik motoru ile sacı aktif olarak serbest bırakır, bobin arabası ve baskı kolu ile. |
| 2. Ana şekillendirme sistemi |
Ön kesme cihazı |
1 set |
1. Rulo malzemesi: Yüzeyi sert krom kaplı No.45 çelik.
2. Rulo mili malzemesi: No.45
3. Rulo iç destek yapısı tipi: kılavuz sütun
4. Sikloidal pim dişli redüktör motoru tahriki, arka/ileri silindirler zincirle tahrik edilir, üst/alt silindirlerin bir kısmı dişli ile tahrik edilir
5. Kesme bıçağı malzemesi Cr12 sertleştirilmiş işlem
6. Zımba kalıp malzemesi, nitrürleme işlemi ile No.45 çelik kullanır.
|
| Besleme kılavuz cihazı |
1 set |
| Film kaplama cihazı |
1 set |
| Rulo şekillendirme sistemi |
1 set |
| Presleme sistemi |
2 set |
| Kesim sonrası cihaz |
1 set |
| Tam güvenlik kapağı |
1 set |
| 3. Çıkış sistemi |
Destek masası |
2 set |
Bitmiş plakayı desteklemek için |
| 4. Hidrolik sistem |
1 set |
Ana makine ve açıcı için ayrı hidrolik istasyon. |
| 5. Elektrik kontrol sistemi |
1 set |
1. PLC Kontrolü, enkoder otomatik boy kesimi
2. Çalışma aşaması: Dokunmatik ekran + düğme
3. Hızı ayarlamak için AC frekansı
|
Detaylı Bilgiler
Açıcı
5T manuel açıcı
Özellikler: Mandrel ve taban, açıcının iki bileşenidir, mandrel mekanik cihazla manuel olarak küçülür ve genişler, bobini mandrele sabitledikten sonra, bobini mandrel ile birlikte tabana geri koyun.
Güç: Yok;
Segmentlerin açılıp kapanma gücü: Mekanik;
Segmentin dönme gücü: Şekillendirme sistemi tarafından çekilir;
Segment sayısı: 4 adet;
Segment genişleme aralığı: 460 ~ 520mm;
Mandrel merkez yüksekliği: 0,65m;
Besleme hızı: rulo şekillendirme makinesi hızına bağlıdır;

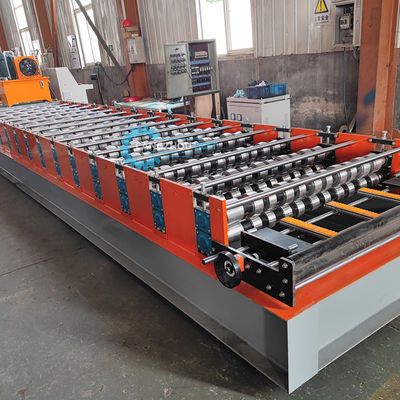

Rulo şekillendirme makinesi
Rulolar: Kıdemli mühendisler tarafından Auto-cad yazılımı ile tasarlanmış, CNC tezgahları ile 45# yüksek kaliteli çelikten üretilmiş ve sert krom ile kaplanmıştır;
Mil: CNC tezgahları ile 45# yüksek kaliteli çelikten üretilmiştir;
Destek çerçevesi: şekillendirme istasyonunu taşıyan tabanı yönlendirmek için çelik duvar panosu;
Rulo İstasyonları Sayısı: yukarı 18 grup
Rulolar için Malzeme: yüksek kaliteli 45# çelik, cilalı ve krom ile kaplanmış HRC55-60°;
Mil için Malzeme: yüksek kaliteli 45# çelik, cilalı ve krom ile kaplanmış HRC55-60°;
Mil çapı: 70mm
Çerçeve panel kalınlığı: 14mm
Alt çerçeve: 36# H-kesit çelik
Kesici cihaz
Fonksiyon: kesme işlemi PLC tarafından kontrol edilir. Ana makine otomatik olarak durur ve kesme gerçekleşir. Kesimden sonra, ana makine otomatik olarak çalışmaya başlar.
Güç kaynağı: hidrolik istasyon;
Çerçeve: kaynaklı çelik çerçeve;
Strok anahtarı: temassız fotoelektrik anahtar;
Şekillendirmeden sonra kesme: istenen uzunlukta rulo şekillendirdikten sonra sacı kesin;
Uzunluk ölçümü: otomatik uzunluk ölçümü.
Hidrolik sistem
Hidrolik istasyon
Dişli çarklı yağ pompası ile kontrol edilir. Hidrolik yağı hidrolik yağ tankına doldurduktan sonra, pompa kesme makinesini kesme işine başlaması için çalıştırır.
Eşleşen ekipman: Sistem, bir dizi hidrolik tank, bir dizi hidrolik yağ pompası, iki hidrolik boru ve iki set elektromanyetik valf içerir.
Kararlılığı ve ömrü sağlamak, sızıntıyı önlemek için üst marka hidrolik sistem bileşenleri benimsenmiştir.
Kapalı bir yağ tankı aracılığıyla kesiciye ilk gücü sağlar. Kesme olmadan kapalıdır, bu da güç tasarrufu sağlayabilir.
Elektrik kontrol sistemi
Otomatik uzunluk ölçümü: çelik sacın yüzeyine hafifçe bastırılan bir adet uzunluk ölçüm aleti; alet, çelik sacın hareket hızıyla dönecek ve daha sonra uzunluğunu ölçmek için algılayacaktır; uzunluk hataları kolayca düzeltilebilir.
Otomatik miktar ölçümü;
Uzunluk ve miktarı kontrol etmek için PLC kullanılır. Makine, istenen miktar elde edildiğinde otomatik olarak boy kesimi yapacak ve duracaktır;
Kontrol paneli: Düğme tipi anahtar, LED ekran uzunluğu ve miktar;
Uzunluk birimi: milimetre;
Motor Aşırı Yük, Sistem Aşırı Akım, Kısa devre Koruması fonksiyonu;
Üretilen toplam uzunluğu ve toplam miktarı görüntüleyin.
Proses Akışı
Fabrikamız
| 1. Çerçeve yapım makinesinin doğru teklifini nasıl isteyebilirim? |
| 1.) Normalde doğru teklifi çizim profiline göre veririz, bu nedenle doğru teklifi almak istiyorsanız, lütfen önce bize çizim profilini gösterin. |
| 2.) Makine birçok tip ve yöntemle tasarlanabilir, makine çerçevesi, PLC markası, motor markası fiyatı etkileyecektir. |
| 2. Ödeme koşulları: |
| %30 T/T, Muayeneden sonra sevkiyattan önce ödenecek bakiye. Ayrıca L/C, O/A, D/P ödemesini kabul ediyoruz. |
| 3. Satış sonrası hizmetiniz nedir? |
| Çerçeve yapım makinesi garanti süresi 24 aydır, kırık parçalar tamir edilemezse, ücretsiz olarak yenisini gönderebiliriz, ancak ekspres maliyetini kendiniz ödemeniz gerekir. T Bar Rulo Şekillendirme Makinesinin tüm ömrü boyunca teknik destek sağlıyoruz. |
| |
| 4. Şirketinizi nasıl ziyaret edebilirim? |
| a. Pekin havaalanına uçun: Pekin Nan'dan Cangzhou Xi'ye hızlı trenle (1 saat), sonra sizi alabiliriz. |
| b. Şanghay Havaalanına uçun: Şanghay Hongqiao'dan Cangzhou Xi'ye hızlı trenle (4,5 saat), sonra sizi alabiliriz. |
