Ürün ayrıntıları:
|
| Ürün adı: | Çatı Kaplama Kendinden Kilitli Alüminyum Çatı Kaplama Levhaları Alüminyum Alaşımlı Kilit Çatı Kaplam | Makara malzemesi: | 45 # çelik |
|---|---|---|---|
| Makine gücü: | 6kw | Tahrikli sistem: | Zincir veya dişli kutusu |
| kesme türü: | Hidrolik | Garanti: | 2 yıl |
| Ömür: | 10 yıldan fazla | ||
| Vurgulamak: | kendinden kilitli çatı kaplama sac rulo şekillendirme makinesi,6kw Çatı Kaplama Rulo Şekillendirme Makinesi,6kw Çatı Sayfası Şekillendirme Makinesi |
||
Makine bileşenleri
| Hayır. | İsim Soyisim | Adet |
| 1. | Bobin açıcı | 1 Takım |
| 2. | Rulo Şekillendirme Makinesi | 1 Takım |
| 3. | Hidrolik Kesme Cihazı | 1 Takım |
| 4. | PLC Kontrol Kutusu | 1 Takım |
| 5. | Hidrolik pompa | 1 Takım |
| 6. | Çıktı tablosu | 1 Takım |
Çalışma akışı
Açıcı ------ besleme ------ rulo şekillendirme ------ boy kesme ---- çıktı tablosu
Açıcı
| Tür | Manuel tip (standart) | Hidrolik tip(seçenek) |
| Fotoğraf | |
|
| Genişlik | 1250 mm | 1500 mm |
| Kapasite | Maksimum 5 ton | 5-15 ton arası |
| İç çap | φ508-610mm | φ508-610mm |
| Dış çap | φ1500mm | φ1800mm |
rulo şekillendirme
| Öğe | Parametre ayrıntısı | ||||||||
| İşleme Malzemesi | GI ve PPGI | ||||||||
| Malzeme kalınlığı | 0,25-0,8 mm | ||||||||
| Makine çerçevesi | 360 # H çelik, Son çerçevenin yüksek hassasiyetli olduğundan emin olmak için çapraz hat kaynağı, tesviye aleti ölçümünü benimseyin | ||||||||
| Makine dış cephe paneli |
|
||||||||
| Şekillendirme istasyonları | 16 istasyon (profillere göre) | ||||||||
| Makine silindirleri |
yüksek dereceli No.45 dövme çelik, 0,05 mm kalınlığında sert krom kaplama |
||||||||
| Makine Şaftı | İşlemden sonra φ70mm yüksek garde No. 45 çelik, | ||||||||
| Makine ara parçaları | Yüksek hassasiyette CNC torna | ||||||||
| Makine yatakları | Çin Haerbin rulmanı veya SKF uluslararası rulman (isteğe bağlı) | ||||||||
| Sürüş sistemi | 1 inç zincir veya dişli kutusu (isteğe bağlı) | ||||||||
| Makine gücü | 3kw-11kw (profillere göre) | ||||||||
| Makine çalışma hızı | 8-12m / dak veya 10-30m / dak (isteğe bağlı) | ||||||||
| Makine ayar tipi | Makine kurulumundan sonra, kendimiz test edeceğiz, profil çizimi ile karşılaştıracağız, fark 0,5 mm'de kontrol edilecektir. |
Kesim
| Tür |
sürgülü yatak tipi |
| Bıçak malzemesi | Cr12mov su verme ve öğütme |
| Bıçak işleme | tel-elektrot kesimi, ancak üst balde düz olamaz.bu teknoloji |
| Çalışma | Hidrolik tip |
İstifleyici
| Tür |
Manuel |
|
| Uzunluk | 1,5 milyon-2 milyon | 6m veya 12m |
PLC
| Ana öğe | Parametre ayrıntısı |
| PLC |
Delta (standart) veya isteğinize göre |
| Çevirici | Çin markası (standart) veya isteğinize göre |
| Dokunmatik ekran | Mcgs (standart) veya isteğinize göre |
| Kodlayıcı | Çin markası (standart) veya isteğinize göre |
| Gerilim / HZ / Faz | 380v / 50-60hz / 3 fazlı |
Hidrolik pompa
| Ana öğe | Parametre ayrıntısı |
| Motor |
3kw Çin markası veya isteğinize göre |
| Pompa | Çin markası veya isteğinize göre |
| Selenoid vana | Çin markası veya isteğinize göre |
| Soğutma sistemi |
Soğutucu fan |

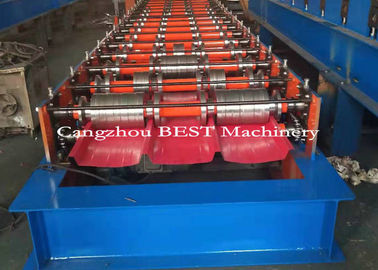

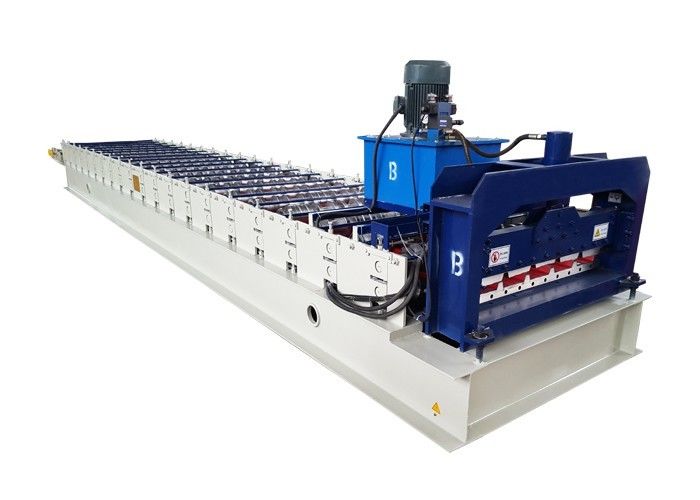

Makine Fotoğrafı
