Uygulanabilir Endüstriler
Oteller, giyim dükkanları, inşaat malzemesi dükkanları, makine tamir dükkanları, üretim tesisi, gıda ve içecek fabrikası, çiftlikler, restoran, ev kullanımı, perakende, gıda dükkanı, matbaa,İnşaat işleri., Enerji ve Madencilik, Gıda ve İçecek Mağazaları, Reklam Şirketi, Diğerleri.
|
Adı
|

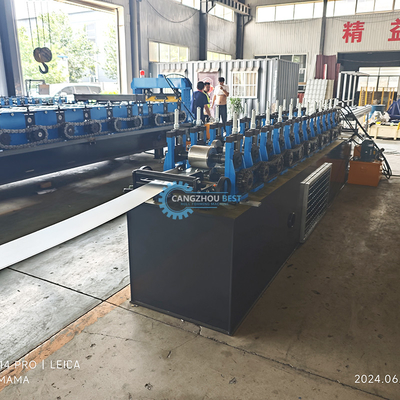

Metal Stud ve Track C Purlin Kanal Rulo Formasyon Makinesi
|
|
Uygun Malzeme
|
Renkli veya galvanizli çelik sarmal, HRB60 veya eşdeğer
|
|
Kalınlık aralığı
|
0.3-0.8 mm
|
|
Bobin Genişliği Aralığı
|
Gerçek çizimine göre.
|
|
Elektrik Enerjisi
|
380V, 50 Hz, 3 fazlı
Ya da ihtiyacınıza göre.
|
|
Boyut
|
Çizime göre yaklaşık 4.8*0.8*1.2 m ((L*W*H)
|
|
Kesme
|
Otomatik olarak durdurmak ve set geldiğinde kesmekUzunluk.
|
|
UzunluğuSayfa
|
İhtiyacınıza göre uzunluğu ayarlayabilirsiniz.
PLC tarafından kontrol edilir.
Uzunluk doğruluğu: ±1mm.
|
Profil çizimi
WÇalışma akışı:
Decoiler ---- besleme ---- rulo oluşturma ---- uzunlukta kesme ---- çıkış tablosu
MAçin bileşenleri listesi:
| Adı |
Hayır, hayır. |
Birim |
| 1.Köpeği çıkarmak |
1 |
bir dizi |
| 2.Formasyon makinesi |
1 |
bir dizi |
| 3Kesme cihazı. |
1 |
bir dizi |
| 4.PLC kontrol kutusu |
1 |
bir dizi |
| 5Hidrolik pompa istasyonu |
1 |
bir dizi |
| 6Üretim desteği tablosu |
1 |
bir dizi |
MTeknik parametreler:

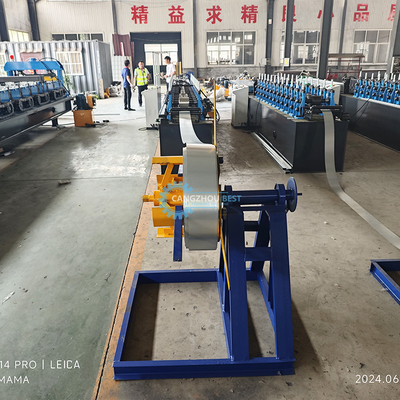

1. Decoiler
(1) En fazla genişlik: 500 mm
(2) İç çapı: Φ450 Φ550 mm
(3) Dış çapı: 1500 mm
(4) En fazla yükleme kapasitesi: 3000 kgs
2. ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE)
(1) Malzeme Kalınlığı: 1.0mm PPGI ve GI
(2) Rulo İstasyonlarının sayısı: 8 grup
(3) Tekerlekler için malzeme:Cr12 çelik cilalanmış ve kromla kaplanmış HRC58-62°
(4) Çubuk için malzeme: yüksek kaliteli 45# çelik HRC58-62° kromo ile cilalanmış ve kaplanmıştır
(5) Çubuk çapı: 50 mm
(6) Çerçeve paneli: 14 mm
(7) Alt çerçeve: 36# H kesimi çelik
(8) Motor Gücü: 3kw
(9)Kendisi: Zincir
(10)Hız: 8-12m/min

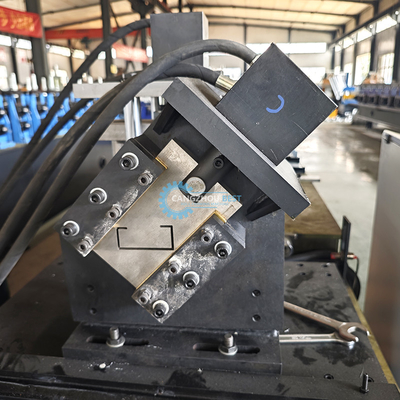

3. Kapatma Aygıtı
Kesme Modüler için malzeme:Cr12 çelik işlemden sonra
Sıcak işlem için sertlik:HRC58 ′′ 62°
Kesim türü: Kalıp kesimi
Hidrolik durak için motor: 3kw
4.PLC CONTROL BOX
(1) Tip: Dokunmatik ekranlı PLC frekans kontrol sistemi
(2) PLC markası: Delta
(3) Kodlayıcı markası: Omron
(4) Uzunluk hatası: ±2mm
(5)Dil: İngilizce ve Çince
(6) Voltaj: 380v/50HZ, 3 fazlı (müşteri gereksinimlerine bağlı)
5Hidrolik pompa.İstasyon
(1) Yağ türü: 46# hidrolik yağ
(2) Pompa markası: Çin markası
(3) Soğutma fanı

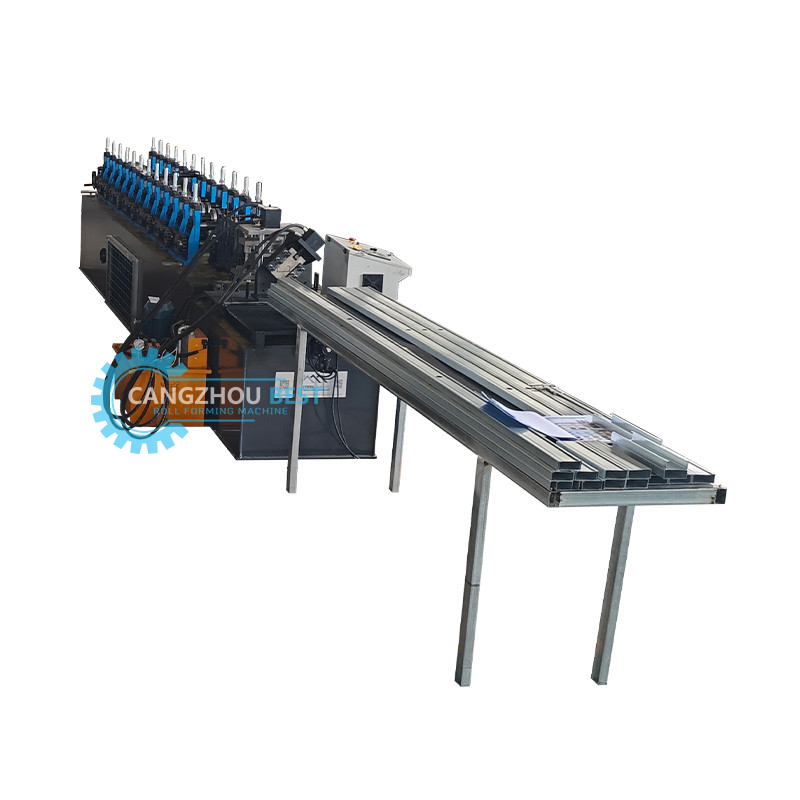

6Üretim Destek Masası
(1) Güç türü yok
(2) Uzunluk: 2m
