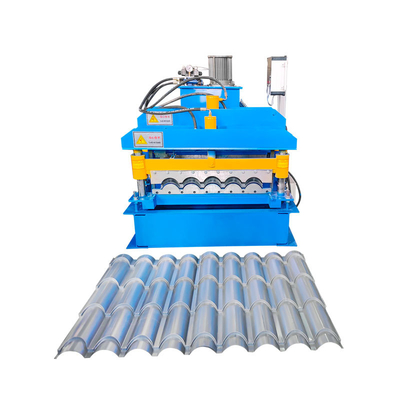

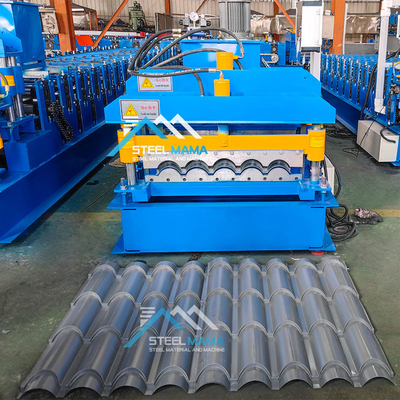

Çelik Sırlı Kiremit ve Çatı Levhası Üretim Makinesi, Çatı Kiremit Rulo Şekillendirme Makinesi ile Birlikte
Farklı çatı paneli şekillendirme makineleri, müşterinin profil çizimleri ve gereksinimlerine göre farklı şekillerde çelik çatı duvar levhaları üretebilir. Çelik çatı, duvar levhaları çeşitli kalınlık ve renklerde yeni yapı malzemeleridir. Bitmiş ürünler spor salonları, havaalanları, tiyatrolar, fabrikalar, depolar, garajlar, sergi merkezleri vb. yerlerin çatı ve duvarları olarak kullanılır.
Ana Parametre
| İsim |
Model/İsim |
Miktar |
Teknik Açıklama |
| 1. Geri sarıcı sistemi |
Kol tipi otomatik geri sarıcı (Ultrasonik kontrollü) |
1 set |
Kol tipi, hidrolik genişleyen, levhayı aktif olarak serbest bırakan elektrik motoru, bobin arabası ve pres kolu ile. |
| 2. Ana şekillendirme sistemi |
Ön kesme cihazı |
1 set |
1. Rulo malzemesi: Yüzeyi sert krom boyalı No.45 çelik.
2. Rulo şaft malzemesi: No.45
3. Rulo iç destek yapısı tipi: kılavuz sütun
4. Sikloidal pim dişli redüktör motor tahriki, arka/ön rulolar zincirle tahrik edilir, üst/alt ruloların bir kısmı dişli ile tahrik edilir
5. Kesme bıçağı malzemesi Cr12 sertleştirilmiş işlem
6. Delme kalıbı malzemesi nitrürlü işlem görmüş No.45 çelik kullanır.
|
| Besleme kılavuz cihazı |
1 set |
| Film kaplama cihazı |
1 set |
| Rulo şekillendirme sistemi |
1 set |
| Presleme sistemi |
2 set |
| Son kesme cihazı |
1 set |
| Tam güvenlik kapağı |
1 set |
| 3. Çıkış sistemi |
Destek masası |
2 set |
Bitmiş plakayı desteklemek için |
| 4. Hidrolik sistem |
1 set |
Ana makine ve geri sarıcı için ayrılmış hidrolik istasyon. |
| 5. Elektrik kontrol sistemi |
1 set |
1. PLC Kontrol, enkoder otomatik uzunluk kesme
2. Çalışma aşaması: Dokunmatik ekran + düğme
3. Hızı ayarlamak için AC frekansı
|
Detay Bilgileri
Geri Sarıcı
5T manuel geri sarıcı
Özellikler: Mandrel ve taban, geri sarıcının iki bileşenidir, mandrel mekanik cihazla manuel olarak daraltılıp genişletilir, bobini mandrele sabitledikten sonra bobini mandrel ile birlikte tabana geri koyun.
Güç: Yok;
Segmentlerin açılıp kapanma gücü: Mekanik;
Segmentin dönüş gücü: Şekillendirme sistemi tarafından çekilir;
Segment sayısı: 4 adet;
Segment genişleme aralığı: 460 ~ 520mm;
Mandrel merkezinin yüksekliği: 0.65m;
Besleme hızı: Rulo şekillendirme makinesinin hızına bağlıdır;

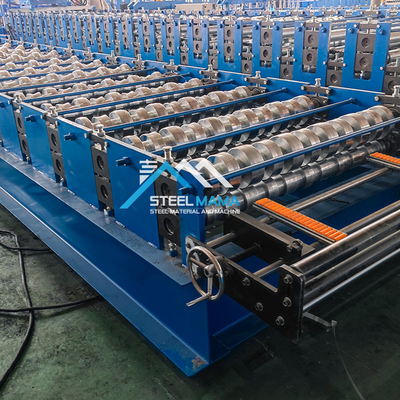

Rulo şekillendirme makinesi
Rulolar: Kıdemli mühendisler tarafından Auto-cad yazılımı ile tasarlanmış, CNC takım tezgahları ile 45# yüksek kaliteli çelikten üretilmiş ve sert krom ile kaplanmıştır;
Şaft: CNC takım tezgahları ile 45# yüksek kaliteli çelikten üretilmiştir;
Destek çerçevesi: Şekillendirme istasyonu yatak tabanını yönlendiren çelik duvar paneli;
Rulo İstasyonu Sayısı: yukarı 18 grup
Rulolar için Malzeme: yüksek kaliteli 45# çelik cilalı ve krom kaplı HRC55-60°
Şaft için Malzeme: yüksek kaliteli 45# çelik cilalı ve krom kaplı HRC55-60°
Şaft çapı: 70mm
Kasa paneli kalınlığı: 14mm
Alt çerçeve: 36# H profilli çelik
Kesici cihaz
İşlev: kesme işlemi PLC tarafından kontrol edilir. Ana makine otomatik olarak durur ve kesme işlemi gerçekleşir. Kesme işleminden sonra ana makine otomatik olarak başlar.
Güç kaynağı: hidrolik istasyon;
Çerçeve: kaynaklı çelik çerçeve;
Strok anahtarı: temassız fotoelektrik anahtar;
Şekillendirme sonrası kesme: levhayı rulo şekillendirmeden sonra istenen uzunlukta kesin;
Uzunluk ölçümü: otomatik uzunluk ölçümü.
Hidrolik sistem
Hidrolik istasyon
Dişli yağ pompası tarafından kontrol edilir. Hidrolik yağı hidrolik yağ tankına doldurduktan sonra, pompa kesici makineyi çalıştırarak kesme işini başlatır.
Eşleşen ekipman: Sistem bir set hidrolik tank, bir set hidrolik yağ pompası, iki hidrolik boru ve iki set elektromanyetik valf içerir.
Kararlılığı ve ömrü sağlamak, sızıntıyı önlemek için üst marka hidrolik sistem bileşenleri benimsenmiştir.
Kesiciye kapalı bir yağ tankı aracılığıyla ilk gücü sağlar. Kesme olmadığında kapalıdır, bu da güç tasarrufu sağlar.
Elektrik kontrol sistemi
Otomatik uzunluk ölçümü: uzunluk ölçümü için bir birim takım, çelik levhanın yüzeyine hafifçe bastırılır; takım, çelik levhanın hareket hızıyla döner ve ardından uzunluğunu ölçmek için algılar; uzunluk yanlışlığı kolayca düzeltilebilir.
Otomatik miktar ölçümü;
Uzunluk ve miktar kontrolü için PLC kullanılır. Makine otomatik olarak uzunluğa göre keser ve istenen miktar elde edildiğinde durur;
Kontrol paneli: Düğme tipi anahtar, LED uzunluk ve miktar göstergesi;
Uzunluk birimi: milimetre;
Motor Aşırı Yük, Sistem Aşırı Akım, Kısa Devre Koruma fonksiyonu;
Toplam üretilen uzunluğu ve toplam miktarı gösterir.
İşlem Akışı
Fabrikamız
| 1.Çerçeve üretim makinesinin doğru fiyat teklifini nasıl alabilirim? |
| 1.) Normalde doğru fiyat teklifini çizim profiline göre veririz, bu nedenle doğru fiyat teklifini almak istiyorsanız, lütfen önce çizim profilini bize gösterin. |
| 2.) Makine birçok tip ve yöntemde tasarlanabilir, makine çerçevesi, PLC markası, motor markası hepsi fiyatı etkileyecektir. |
| 2. Ödeme koşulları: |
| Sevkiyattan önce muayeneden sonra ödenecek bakiye ile %30 T/T. Ayrıca L/C, O/A, D/P ödemelerini de kabul ediyoruz. |
| 3. Satış sonrası servisiniz nedir? |
| Çerçeve üretim makinesi garanti süresi 24 aydır, kırık parçalar tamir edilemezse, yenisini ücretsiz gönderebiliriz, ancak ekspres ücretini kendiniz ödemeniz gerekir. T Bar Rulo Şekillendirme Makinesinin tüm ömrü boyunca teknik destek sağlıyoruz. |
| |
| 4. Şirketinizi nasıl ziyaret edebilirim? |
| a. Pekin havaalanına uçuş: Pekin Nan'dan Cangzhou Xi'ye (1 saat) hızlı trenle, sonra sizi alabiliriz. |
| b. Şanghay havaalanına uçuş: Şanghay Hongqiao'dan Cangzhou Xi'ye (4.5 saat) hızlı trenle, sonra sizi alabiliriz. |
