Trapezodial iki katmanlı çelik profilleri oluşturan yuvarlak şekillendirme makinesi

                                Popüler Metal TR4 Çatı Duvar Paneli Yaprak Rulo Yapma Makinesi

Açıklık için bir tablo dahil olmak üzere, **İki Katlı Çatı Yaprakları Rulo Formasyon Makinesi** için ayrıntılı bir teknik özellik ve makine konfigürasyon belgesi:

---

Çifte katmanlı çatı levhası rulo şekillendirme makinesinin teknik özellikleri**

1Genel Görüş**

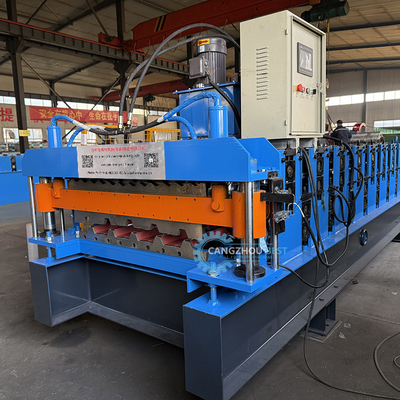

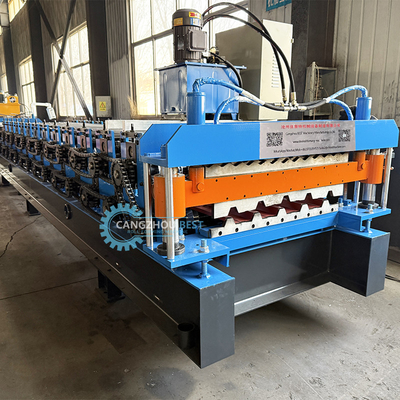

Çift Katmanlı Çatı Yaprakları Rulo Yapım Makinesi** genellikle ısı yalıtımı, ses yalıtımı,ve kompozit yapısal uygulamalarMakine, aynı anda iki katman malzeme (örneğin metal ve PVC) tek, dayanıklı bir çatı levhasına dönüştürme yeteneğine sahiptir.

2Ana teknik özellikler**

Parametreler. Özellikler.
Makine modeli DLRF-850
Malzeme Uyumluluğu Temel katman: Galvanizli çelik, alüminyum, önceden boyanmış çelik (0.2 ∼1.2 mm kalınlık)
En üst katman: PVC, alüminyum veya ek bir metal katman.
800×1250 mm.
Üretim Hızı: 825 m/min (VFD ile ayarlanabilir)
Stasyonları oluşturmak. 18-24 istasyon (profil karmaşıklığına bağlı olarak).
Yüksek karbonlu krom çelik (GCr15), HRC 5862'ye kadar sertleştirilmiş.
Çapa çapı 60 mm 80 mm.
Hidrolojik veya pnevmatik kesme sistemi.
Kırma Uzunluğu 12 m (PLC ile programlanabilir)
Kesme Doğruluğu ± 1 mm
Ana Motor Gücü VFD ile 15 22 kW AC motor
Döviz Kutusu Helical gear reducer (1:30 oranı)
Kontrol Sistemi 10 inç HMI dokunmatik ekranlı PLC (Siemens/Omron/Mitsubishi)
Çaprazlar genişletilebilir mandrel ile çift motorlu çaprazlar (Ø500-600 mm)
Çıktı Taşıyıcı Hızı Dakikada 3 15 m
380V, 50Hz, üç fazlı.
Makine Boyutları 12 m (L) × 2.2 m (W) × 1.8 m (H)
Makine ağırlığı 812 ton.

3Makine Yapılandırması**

Parçacık. Açıklama.
Dikiş kontrolü için pnevmatik frenli çift motorlu dikiş çözücüler.

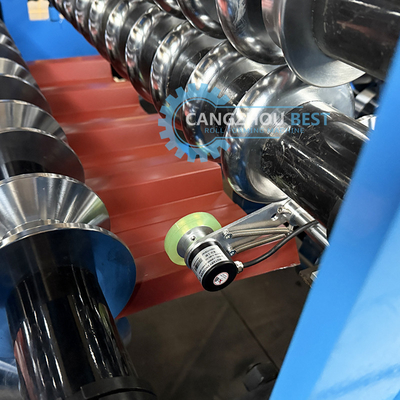

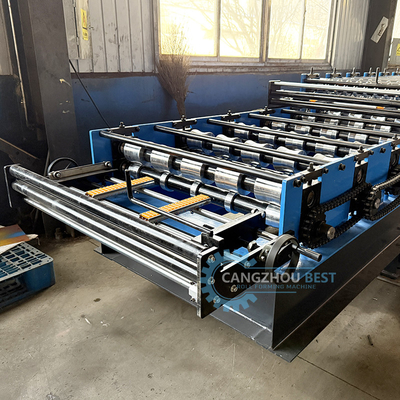

Rol Formasyon Ana Bilgisayarı. 18-24 set şekillendirme ruloları, hızlı profil değişikliği için ayarlanabilir rulo boşluğu.
Hidrolojik Sistem Kesme ve Presleme için 5.5 kW hidrolik güç ünitesi.
Karbid bıçaklı servomoşkul kesme cihazı.
Çıktı Taşıyıcı ayarlanabilir hızlı bant taşıyıcı.
Aşırı yük koruması ile CE sertifikalı bileşenler, IP54 derecelendirilmiş kabın.
Güvenlik özellikleri acil durma düğmeleri, güvenlik korumaları, ışık perdeleri (iftiharlı)

4Ek Seçenekler**

Seçenekleri açıklayın.
* Yağlama Sistemi * * Roller için otomatik yağ püskürtmesi *
Profil Depolama Programlanmış profiller ortak çift katmanlı tasarımlar için.
Çizik Karşıtı Film Ön boyama bobinleri için koruyucu katman uygulaması.
* Yükleyici * * Otomatik yaprak yığma sistemi *
Ek fonksiyonlar için yardımcı pnevmatik sistem.

5Boyutlar ve Güç Gereksinimleri**

Parametreler değerler.
Makine Uzunluğu 12 m.
Makine Genişliği 2,2 m.
* Makine Yüksekliği * ~ 1.8 m
380V, 50Hz, üç fazlı.
Ağırlığı 812 ton.

6. Özellikleri ve Faydaları**
- ** Yüksek verimlilik **: Verimliliği artırmak için eşzamanlı çift katmanlı şekillendirme.
- **Tam Kontrol**: PLC ve HMI, uzunluk, hız ve profil kontrolü için.
- **Dayanıklılık**: Yüksek kaliteli malzemeler ve sertleştirilmiş rulolar uzun kullanım ömrünü sağlar.
- ** Esneklik**: Çeşitli profillere ve malzeme kombinasyonlarına göre ayarlanabilir.
- **Güvenlik**: Uluslararası güvenlik standartlarına uygun.

Daha fazla özelleştirme veya ek ayrıntıya ihtiyacınız olursa bana bildirin!
