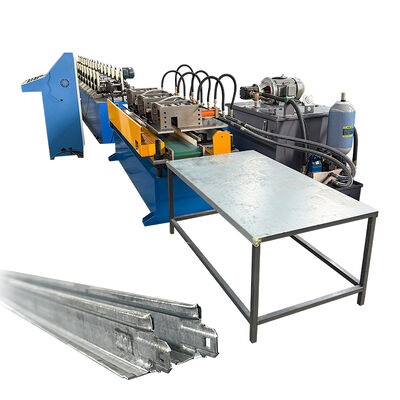

Hızlı Hızlı T24X26 Hidrolik Çakma Çapraz Tavan T ızgara rulo şekillendirme makinesi

Yüksek Hızlı Hidrolik Bıçaklama T38X24 Ana T Şebeke Soğuk Rulo Yapım Makinesi

ÜRÜSTÜNÜN Özellikleri

1Kullanımı kolay dokunmatik ekran kontrol cihazı

2Üretim profilinin yüzey finişi iyidir.

Çinkoya zarar vermez, renk kaplaması boya düşmez ve şekil olabilir

1. noktada tasarım çizimine çok uygun olmalıdır:1.

3Mekanik ekipman dayanıklı ve dayanıklı, daha az arıza ve düşük

bakım maliyetleri.

4Profil üretiminin düşük israf oranı, üretim maliyetini tasarruf et.

Bu ekipman, kapı çerçevesi, pencere rayı desteği, depolama rafı, çekmece kaydırıcısı, hafif çelik kil, boru, otoyol koruyucu ve benzeri ürünler üretmek için kullanılır.

Tüm üretim hattı, ana makineyi oluşturan bir malzeme koyma rafından ve hidrolik ayar uzunluğunda delik kesme makinesinden oluşur.Kürme atıkları üretmeyen ve malzeme maliyetini tasarruf edenYüksek üretim verimliliği ile.

1.Materyal sarmalın iç çapı: 450mm-550mm

2) En fazla bobin genişliği: 300mm

3) Taşıma kapasitesi: 1.5T

1) Çapa malzemesi:Yüksek kaliteli No.45 çelik işlenmesinden sonra

2) Dış çapı 50 mm

3) Rulo malzemesi:Cr12, HRC55-60° kromla cilalanmış ve kaplanmıştır

4)Formasyon hızı: 30m/dakikada

5)Ana motor gücü:5.5 kw

6) Rulo istasyonu: 10-12 istasyon

7) Voltaj:380v,50Hz,3 faz

8)Ana çerçeve yapısı:anıt kemer yapısı

9) Kontrol cihazı:PLC ile otomatik bilgisayar kontrolü, kolayca çalıştırılır

10) Kesme cihazı:Hidrolik takip kesimi, ayrıca bir servomotor eklemeyi isteyebilirsiniz.

Üretim hızı40 - 60 m/dakikaya ulaştı)

11) İletişim:vites sürücüsü

1) bıçağın malzemesi: 55-60°C'de söndürme işlemine maruz kalmış Cr12 kalıp çelik

2) kesme sistemi: gelişmiş hidrolik sürücüyi benimsemek, otomatik olarak oluşturduktan sonra

kesme, hiçbir bozulma, hiçbir israf, yüksek güvenlik faktörü. (Ana motor durak kesme)

Tip: Dokunmatik ekranlı PLC frekans kontrol sistemi

Uzunluk Hatası: ±2mm

(elektrik cihazı elemanı hakkında, müşteri de markasını belirtebilir)

Basit ve bitmiş ürünü yüklemek için kullanılır.

Uzunluğu: 6m

• En fazla genişliği 300 mm
• İç çapı -460-510 mm
• Maksimum yükleme kapasitesi 1000kg
• El işletim tipi sarmaşık sıkmak için manuel genişleme
• Decoiler dinlenirken tüm hattı durdurun.

• 16 numara
• Kalıbı oluşturan rulolar malzemesi Cr12
• Rollerin sertleştirilmesi HRC 58-60
• Çarkı çubuğu Çaprağı 40 mm
• Çubuk malzemesi 40Cr,sıcak işlem, rafine edilmiş öğütme
• Makine çerçevesi: çelik kaynak
• Ana yan duvar kalınlığı 25 mm
• Döviz kutusu aracılığıyla evrensel eklemlerle çalıştırılan makine
• frekans inverteri denetleyici ile 5.5kw rulo oluşturma motoru
• Delek kutusu RV solucan gearbox

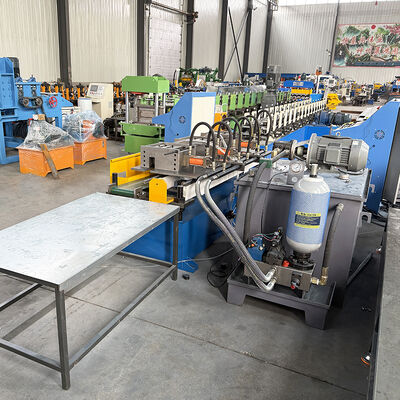

• Hidrolik pompa durağı 1 set
• Tayvanlı hidrolik bileşenler
• Rüzgar soğutucusu ile hidrolik sistem boşaltma koruması
• Kenar kesme 2 set her iki ucunda
• Orta eklem deliği delme 23set/152.4mm
• Yangın testi deliği 2 her iki ucunu da tutar.
• Kalıp standardı SKD-11 Japonya çelik
• Kalıp çerçeve ve plaka S45C
• Kalıp sapı SKH-9 çelik Japon
• Tüm kalıp tedavisi Yavaş besleme Nc tel kesimi ile

• Otomatik başlık makinelerle
• Çalışma Tam otomatik ve şekillendirme makinesi

• Frekans dönüştürücü Silin, Tayvan
• PLC Fatek, Tayvanlı.
• Dokunmatik ekran Weinview Tayvanlı
• Profil uzunluğu kesme şekillendirme makinesi durur sonra keser
• Operasyon kontrolörü: dokunmatik ekran düğme anahtarı emg

Durduruyor ve benzeri şeyler.

(6) Güç kaynağı 380V 50Hz 3 fazlı
