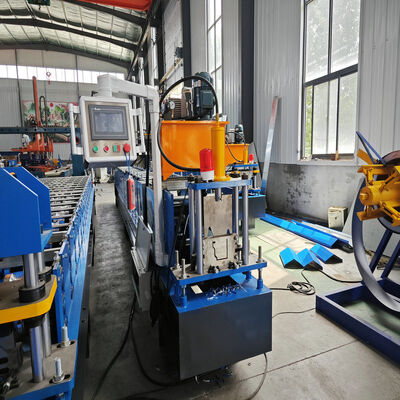

Hidrolik Kesme Tipi Çelik Profili K Çukur Yapma Rulo Yapma Makinesi

Hidrolik Kesim Tipi Çelik Profil K Oluk Yapma Rulo Şekillendirme Makinesi

•


• TEKNİK PARAMETRELER

  Oluk Rulo Şekillendirme Makinesi Özellikleri

  Dikişsiz Oluk Makinesi	Ürün	Sunulan özellik
  	Ana şekillendirme Makinesi	5K,6K,7K, YARIM DAİRE 3”/4”/5”/6”
  		(Her makine bir boyut ve konfigürasyon yapar)
  	Malzeme genişliği	Profili bağlı
  	Rulo Hızı	0-10m/dak (kesme süresi hariç)
  	Malzeme Kalınlığı	0.3-0.8mm G250mpa
  	Tahrik Sistemi	•Pürüzsüz, eşit, bükülmeyen tahrik için Üst ve alt poliüretan tahrik silindirleri
  	Bobin Açıcı	3 ton manuel bobin açıcı (Makineye entegre)
  	Silindir İstasyonları	11 istasyon
  	Silindir Malzemesi	45# dövme çelik, krom kaplı, kauçuk kaplı
  	Mil Malzemesi ve Çapı	￠50mm, malzeme 45# dövme çelik
  	Ana Motor Gücü	3.0kw
  	Kesme Mekanizması (isteğe bağlı)	•Entegre el kumandalı makas
  		•Kıvırıcı veya Kesme testeresi
  	Tolerans	±1.5mm/3M
  	Elektrik Kaynağı	220V/380V, 50HZ, 3 faz
  		Müşterinin talebini de karşılayabilir
  	Tahrik Şekli	1 inç tek zincir

  1. Açıklama

  1. Yapısı basittir ve oluk makinesinin görünümü güzeldir.

  2. Oluk rulo şekillendirme makinesi, şekilli çelik yapıyı benimser ve kaynak sonrası bütün olarak işlenir. Makine çalışırken güçlü yükleme ve kararlı çalışma yeteneğine sahiptir.

  3. Makinenin tüm bileşenleri marka ünlü bir kuruluştan gelmektedir, böylece makinenin normal işlevini çok etkili bir şekilde sağlarlar.

  4. Ekipmanın kurulumu çok kolaydır ve fabrikada üretim için uygundur.

  5. Makine düşük gürültü ve yüksek verimlilik özelliklerine sahiptir.

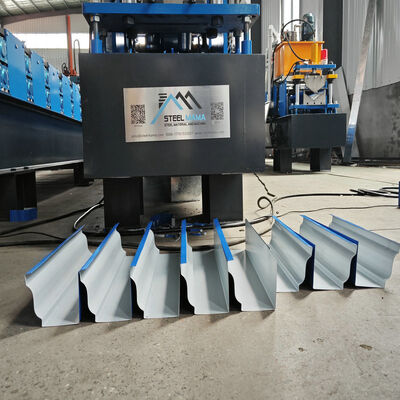

  2. Oluk Eskizi




  4. Hidrolik Kesim Tipi Çelik Profil K Oluk Yapma Rulo Şekillendirme Makinesi Teknik Detayları












  Makine Özellikleri

  Ağırlık
  Yaklaşık 7000kgs	Boyut
  Yaklaşık 12m x 1.1m x 1.2m (uzunluk x genişlik x yükseklik)	Renk
  Ana renk: mavi	Uyarı rengi: sarı
  	Uygun Ham Madde
  Malzeme
  PPGI ve PPGL Bobinler, Bakır	Kalınlık
  0.5-0.7mm	Bobin genişliği
  610mm	Akma Dayanımı
  235Mpa	Ana Teknik Parametreler
  Şekillendirme silindir şaftlarının çapı
  55mm	Silindir istasyonlarının sayısı
  25 sıra	Rulo Şekillendirme Hızı
  Yaklaşık 20m/dak	Şekillendirme silindirleri malzemesi
  No.45 çelik, krom kaplamalı	Kesici malzemesi
  CR12 kalıp çeliği, sertleştirilmiş işlemeli	Kontrol sistemi
  PLC ve Konvertör	Elektrik Gücü gereksinimi
  Ana motor gücü: 5.5kw	Hidrolik ünite motor gücü: 5.5kw
  	Elektrik voltajı
  Müşterinin gereksinimine göre	5. Hidrolik Kesim Tipi Çelik Profil K Oluk Yapma Rulo Şekillendirme Makinesi Ana Bileşenleri



  No

  İsim	Miktar		Notlar	1
  Bobin Açıcı	1 set		Müşteriye bağlı
  Ana makine	Ön kesme cihazı	1 set	Müşteriye bağlı
  		1 set	Müşteriye bağlı
  		1 set	Müşteriye bağlı
  		1 set	Müşteriye bağlı
  		1 set	Müşteriye bağlı
  Elektrik kontrol sistemi	1 set		Müşteriye bağlı
  Destekleyici/Otomatik İstifleyici	1 set		Müşteriye bağlı
