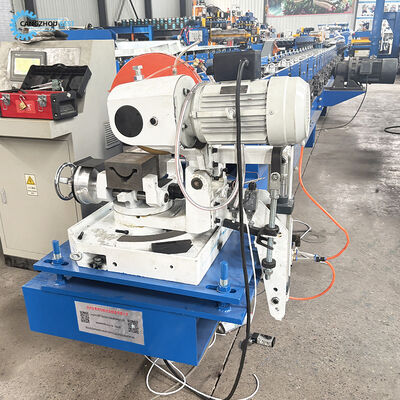

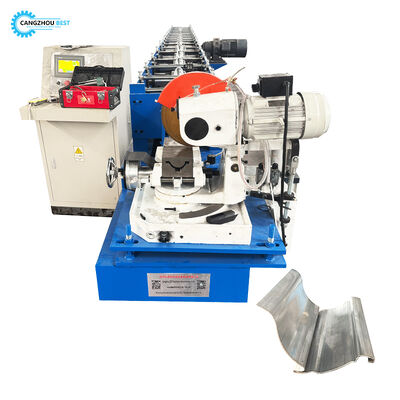

Özel Testere Kesimli Paslanmaz Çelik Oluk Rulo Şekillendirme Makinesi

Özel Testere Kesim Paslanmaz Çelik Oluk Rulo Şekillendirme Makinesi

Paslanmaz Çelik Oluk Rulo Şekillendirme Makinesi Uygulaması

Rulo ile şekillendirilmiş ürün, geleneksel ppc borudan daha dayanıklıdır ve yaşlanması kolay değildir.
Projeyi daha entegre hale getirecek ve tüm projenin imajını güçlendirmeye yardımcı olacaktır.
Drenaj borusu bükme makinesi, rulo ile şekillendirilmiş boruyu bükmek, drenaj borusunu ve dirsekli boruyu bağlamak için kullanılır.

Paslanmaz Çelik Oluk Rulo Şekillendirme Makinesi Çalışma Akışı
Açıcı----besleme----rulo şekillendirme----uzunluğa göre kesme----çıktı masası

Paslanmaz Çelik Oluk Rulo Şekillendirme Makinesi Makine Bileşenleri

Paslanmaz Çelik Oluk Rulo Şekillendirme Makinesi Teknik Veriler

1). Açıcı
Açıcı Tipi: Manuel açıcı
Manuel genişletme
Pasif açma
Ağırlık kapasitesi: 3 Ton

2). Besleme Cihazı
Fonksiyon: Bobinin başını serbest bırakmak ve şekillendirme makinesine beslemek için kullanılır.

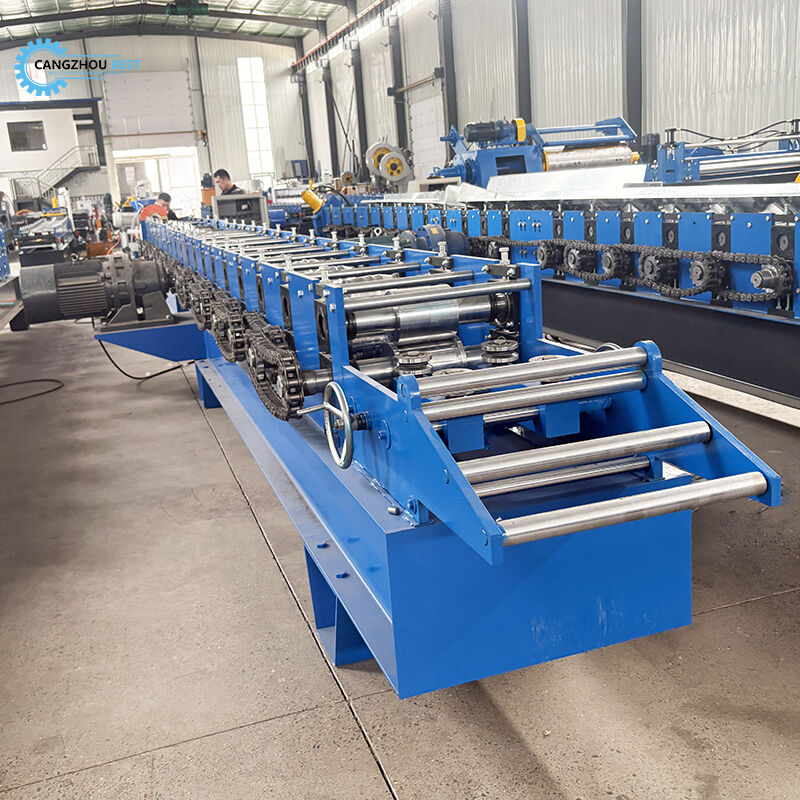

3). Rulo Şekillendirici
Ana Ana Mil Çapı: ￠76mm
Şekillendirme Rulo standı: 15 Grup
Ana Mil malzemesi: Birinci sınıf 45# çelik, ısıtılmış ve sertleştirilmiş
Rulo malzemesi: Yüksek kaliteli 45# Çelik, Sertleştirilmiş ve ısıtılmış işlem, yüzey 0.05mm sert krom ile.
Şekillendirme Hızı: 0-15 m/dak
Sürüş Tipi: Şanzıman zinciri
Zincir Malzemesi: 45# çelik.
Makine Çerçeve standı: Kaynaklı yapısal çelik
Makine Tabanı: 36# H şeklinde çelik
Çerçeve Çeliği Kalınlığı: S18mm

Ana Güç: 5.5KW

4) Kesme Cihazı ve Hidrolik İstasyon
Kesme tipi: Hidrolik kesme
Hidrolik güç: yaklaşık 4Kw

Hidrolik Bıçak ve kesici malzemesi: C r12 Mov, sertleştirme işlemi
Kesme uzunluğu toleransı: +/- 2mm

5). Elektrik Sistemi
Voltaj: 380V, 3 Faz 50Hz
PLC Elektrik kontrol sistemi: Japon PLC Kartı
Kodlayıcı Frekans Kontrol Sistemi: Marka
Dokunmatik Ekran: Marka
Transdüser: ABB
PLC Kontrol Kartı Boyutu: 700mm(U)x1000mm(Y)x300mm(G)

6). Destek Masası
Basit Güçsüz destek masası
Kesim sonrası profili desteklemek için
