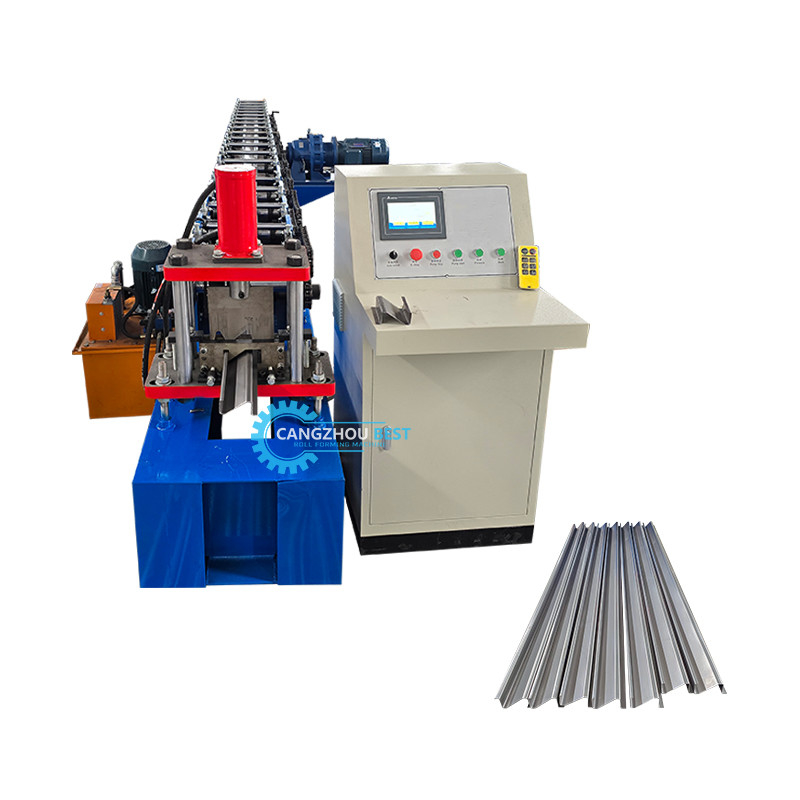

Dik Duruşlu Sistem Özelleştirilmiş Z Şekli Kontak Parçası Rulo Şekillendirme Makinesi

Dik Duruşlu Sistem Özelleştirilmiş Z Şekli Temas Parçası Rulo Şekillendirme Makinesi

Çalışma akışı
Açıcı-----besleme ------rulo şekillendirme --------kesme----çıkış masası

Makine Bileşenleri

1. AÇICI
(1) Maks. Genişlik: 500mm
(2) İç Çap: Φ450 – Φ550 mm
(3) Dış Çap: 1500 mm
(4) Maks. Yükleme Kapasitesi: 3000 kg

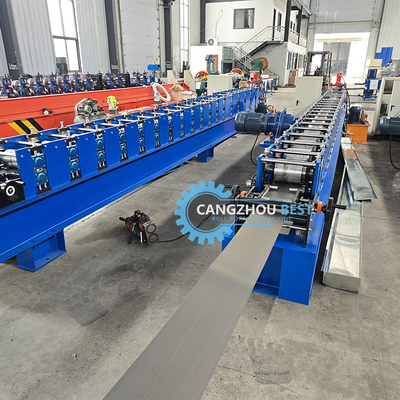

2. RULO ŞEKİLLENDİRME MAKİNESİ
(1) Malzeme Kalınlığı: 1.2-2.0mm PPGI ve GI

(2) Rulo İstasyonları Sayısı: 18 grup
(3) Rulolar için Malzeme: Cr 12 çeliği cilalı ve krom kaplı HRC58-62°
(4) Mil için Malzeme: yüksek kaliteli 45# çeliği cilalı ve krom kaplı HRC58-62°

(5) Mil çapı: 80mm

(6) Çerçeve paneli: 20mm

(7) Alt çerçeve: çelik boru kaynağı
(8) Motor Gücü: 7.5kw

(9) Tahrik tipi: zincir

(10) Hız: 8-12m//dak

3 KESME CİHAZI

(1) Kesme Modülü için Malzeme: İşlemden sonra Cr12 çeliği

(2) Isıl İşlem Sertliği: HRC58 – 62°

(3) Kesme Tipi: Uçan Kesici, durmadan kesme

(4) Hidrolik Stand için Motor: 3kw

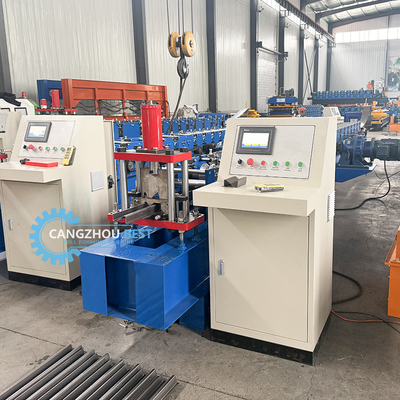

4.PLC KONTROL KUTUSU
(1) Tip: Dokunmatik ekranlı PLC Frekans Kontrol Sistemi
(2) PLC Markası: Delta

(3) Enkoder Markası: Omron

(4) Uzunluk Hatası: ±2mm

(5) Dil: İngilizce ve Çince

(6) Gerilim: 380v/50HZ, 3 Faz

(müşteri gereksinimlerine bağlıdır)

5.HİDROLİK POMPAİSTASYONU
(1) Yağ tipi: 46# hidrolik yağı
(2) Pompa markası: Çin markası

(3) Soğutma fanı

6. ÜRETİM DESTEK MASASI

(1) Güç tipi yok
(2) Uzunluk: 2m
