Ürün ayrıntıları:
|
Ürün Adı: | Hidrolik galvanizli çelik profil kutusu çok boyutlu yapım rulo oluşturma makinesi | makine hızı: | 8-10m/dak |
---|---|---|---|
Tahrikli Sistem: | Zincir veya Dişli Kutusu | Kontrol Sistemi: | PLC |
Kesme Tipi: | hidrolik | Garanti: | 2 yıl |
Ömür: | 10 yıldan fazla | ||
Vurgulamak: | kutu kiriş rulo şekillendirme makinesi,Galvanizli çelik rulo şekillendirme makinesi,hidrolik rulo şekillendirme makinesi |
Hidrolik Galvanizli Çelik Profil Kutusu Çubuk Çok Boyutlu Rol Yapım Makinesi
Çalışma akışı
Decoiler----- besleme----- düzeltme ------ rulo şekillendirme ------ kesme ------ çıkış masası ------ dikiş makinesi
Makine bileşeni
Dökme makinesi -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
Kalıplama makinesi
Kesme cihazı -------------------------------------------1set
PLC kontrol kutusu -----------------------------1set
Hidrolik pompa istasyonu
Hidrolik delme cihazı
Üretim desteği tablosu
Dikiş makinesi
Decoiler
Türü | El yazısı (standart) | Hidrolik tip(opsiyon) |
Genişliği | 600 mm | 800 mm |
Kapasite | 5000 kg. | 5000 kg-15000 kg |
İç çapı | 450-550 mm | 450-550 mm |
Dış dimater | 1500 mm | 1800 mm |
ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE (ROLL FORMING MACHINE) - ROLL FORMING MACHINE)
Malzeme kalınlığı: 1,5-2 mm
Roller: 13 Grup
Roller için malzeme: Gcr15 çelik cilalanmış ve HRC55-60° kromla kaplanmış
Çubuk için malzeme: işlemden sonra yüksek sınıf No.45 çelik
Çubuk çapı: 80 mm
Çerçeve panelinin kalınlığı: 20 mm
Alt çerçeve: 36# H kesimi çelik
Motor Gücü: 11 kw
Sürülen tip: 2"Zincir
Kesme cihazı
Türü |
Kalıp kesme |
Bıçak malzemesi | Cr12mov söndürme ve öğütme |
Çerçeve işleme |
Tüm alt çerçeve yüksek hassasiyet için öğütülüyor |
Kılıç işleme | Tel-elektrot kesimi, ama son ürün kesim sonra temiz, ürün şekli bu teknoloji |
Çalışmak | Hidrolik tip |
PLC
Ana madde | Parametre ayrıntıları |
PLC |
Delta (standart) veya talebinize göre |
Değiştiriciler | Çin markası ((standart) veya talebinize göre |
Dokunmatik ekran | Mcgs (standart) veya talebinize göre |
Kodlayıcı | Çin markası ((standart) veya talebinize göre |
Voltaj/HZ/Faza | 380v/50-60hz/3 faz |
Hidrolik pompa
Ana madde | Parametre ayrıntıları |
Motor |
3kw Çin markası veya talebinize göre |
Pompa | Çin markası veya talebinize göre |
Solenoid valfi | Çin markası veya talebinize göre |
Soğutma sistemi |
Soğutma fanı |
Kurulum ve eğitim:
1 Alıcılar fabrikamızı ziyaret edip makineyi kontrol ederse, size makineyi nasıl kurup kullanacağınızı öğreteceğiz ve ayrıca işçilerinizi / teknisyeninizi yüz yüze eğiteceğiz.
2 Ziyaret etmeden, kurulumu ve işletilmesini öğretmek için size kullanıcı kılavuzu ve CD göndereceğiz.
3 Eğer alıcının teknisyenimizin yerel fabrikanıza gitmesi gerekiyorsa, lütfen yemek ve konaklama ve diğer gerekli şeyleri ayarlayın.

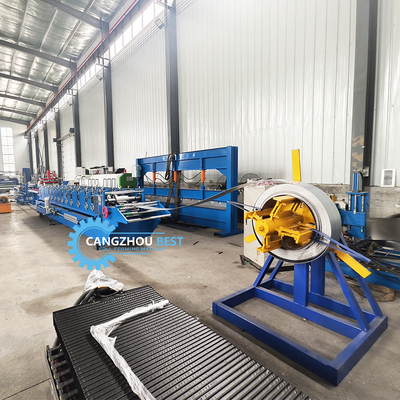

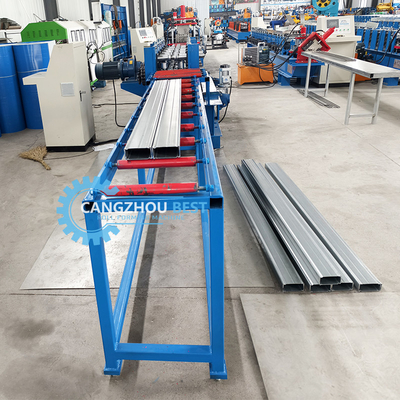

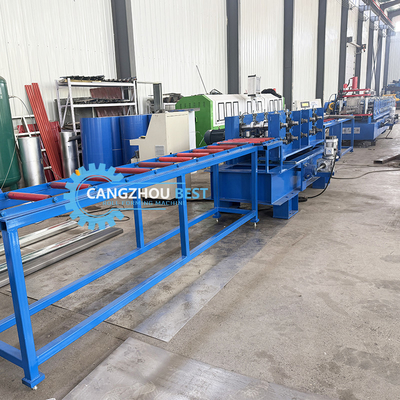

Makine Fotoğrafları
