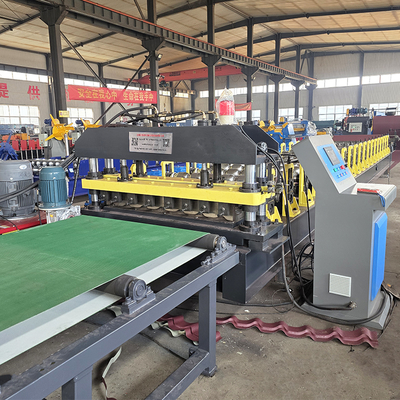

Otomatik Renkli Çelik Çatı Sacı Basamak Kiremit Yapma Rulo Şekillendirme Makinesi
Ürün Parametreleri
|
Uygun malzeme
|
PPGI GI AL
|
|
Rulo Genişliği
|
914/925/1000/1200/1220/1250mm (isteğe göre)
|
|
Kalınlık
|
0.3-0.8mm (isteğe göre)
|
|
Güç
|
380V 50Hz 3 Faz (isteğe göre)
|
|
Ana motor
|
5.5KW Siemens
|
|
Hidrolik motor
|
4KW Siemens
|
|
Hız
|
15-30m/dak
|
|
Şekillendirme istasyonları
|
12-18 sıra
|
|
Rulo malzemesi
|
Vakum ısıl işlem görmüş Cr12 çeliği HRC57°-60°
|
|
Mil malzemesi
|
45# çeliği su verilmiş ve temperlenmiş
|
|
Mil çapı
|
75mm
|
|
Zincir
|
1.2 inç
|
|
Ekran HMI
|
Delta, Dokunmatik Ekran
|
|
PLC
|
Delta, Siemens
|
|
İşleme hassasiyeti
|
1mm içinde
|
|
Boyut
|
7.6m×1.5m×1.2m
|
|
Ağırlık
|
4.5T
|
Makine listesi:
| No. |
Makine |
Adet |
|
| 1 |
Ekstrüder için Vidalı Yükleyici |
1 takım |
Ana Kiremit Ekstrüzyon Hattı
Sırt Kiremit Şekillendirme
|
| 2 |
Paralel Çift Vidalı Ekstrüder (PVC) |
1 takım |
| 3 |
Vakum Yükleyici ve Kurutma Haznesi |
1 takım |
| 4 |
Tek Vidalı Ekstrüder (ASA) |
1 takım |
| 5 |
Ekstrüzyon Kalıbı ve Dağıtıcı |
1 takım |
| 6 |
Kalibrasyon Kalıbı ve Kırpma Cihazı |
1 takım |
| 7 |
Çekme Ünitesi |
1 takım |
| 8 |
Kesici |
1 takım |
| 9 |
İstifleyici |
1 takım |
| 10 |
Sırt Kiremit Fırını |
1 takım |
| 11 |
Sırt Kiremit Şekillendirme Makinesi ve Kalıbı |
1 takım |
| 12 |
Mikser için Vidalı Yükleyici |
1 takım |
Yardımcı Ekipman |
| 13 |
Mikser Ünitesi |
1 takım |
| 14 |
Kırıcı |
1 takım |
| 15 |
Toz haline getirici |
1 takım |
Özellikler
1. AÇICI
(1) Maks. Genişlik: 600 mm
(2) İç Çap: Φ450 – Φ550 mm
(3) Dış Çap: 1000 mm
(4) Maks. Yükleme Kapasitesi: 5000 kg
2. RULO ŞEKİLLENDİRME MAKİNESİ
(1) Malzeme Kalınlığı: 0.3-0.8mm PPGI ve GI
(2) Rulo İstasyonları Sayısı: 14 grup
(3) Rulolar için Malzeme: yüksek kaliteli 45# çeliği cilalı ve krom kaplı HRC55-60°
(4) Mil için Malzeme: yüksek kaliteli 45# çeliği cilalı ve krom kaplı HRC55-60°
(5) Mil çapı: 70mm
(6) Çerçeve panel kalınlığı: 14mm
(7) Alt çerçeve: 36# H-kesit çeliği
(8) Motor Gücü: 3kw
(9) Tahrik tipi: 1.0＂ Zincir
(10) Hız: 8-12m/dak
3. KESME CİHAZI
(1) Kesme Modülü için Malzeme: İşlemden sonra Cr12 çeliği
(2) Isıl İşlem için Sertlik: HRC55 – 60°
(3) Kesme Tipi: Hidrolik, Otomatik Kesme
(4) Hidrolik Stand için Motor: 3 kW
4.PLC KONTROL KUTUSU
(1) Tip: Dokunmatik ekranlı PLC Frekans Kontrol Sistemi
(2) PLC Markası: Delta
(3) Uzunluk Hatası: ±2mm
(4) Dil: İngilizce ve Çince
(5) Gerilim: 380v/50HZ, 3 Faz
(müşteri ihtiyacına bağlıdır)
5. HİDROLİK POMPA İSTASYONU
(1) Motor gücü: 3 kw
(2) Yağ tipi: 46# hidrolik yağı
(3) Pompa markası: Çin markası
(4) Soğutma fanı
